如何設計壓鑄件？

2021-04-21 10:00:48

次

對于壓鑄件的設計，在滿足產品功能的前提下，合理設計壓鑄件，簡化壓鑄模結構，降低壓鑄成本，減少壓鑄件缺陷和增強壓鑄件零件質量。由于注塑加工工藝來源于鑄造工藝，因此壓鑄件設計指南在某些方面和塑膠件設計指南十分相似。

1.圓角

(包括轉角) 鑄件圖上往往注明未注圓角R2等要求，我們在開制模具時切忌忽視這些未注明圓角的作用，決不可做成清角或過小的圓角。鑄造圓角可使金屬液填充順暢，使腔內氣體順序排出，并可減少應力集中，延長模具使用壽命。(鑄件也不易在該處出現裂紋或因填充不順而出現各種缺陷)

2.脫模斜度

在脫模方向嚴禁有人為造成的側凹(往往是試模時鑄件粘在模內，用不正確的方法處理時，例鉆、硬鑿等使局部凹入)。

3.粗糙度

成型部位、澆注系統均應按要求認真打光，應順著脫模方向打光。由于金屬液由壓室進入澆注系統并填滿型腔的整個過程僅0.01-0.2秒的時間。為了減少金屬液流動的阻力，盡可能使壓力損失少，都需要流過表面的光潔度高。同時，澆注系統部位的受熱和受沖蝕的條件較惡劣，光潔度越差則模具該處越易損傷。

4.模具成型部位的硬度鋁合金:HRC46°左右銅:HRC38°左右加工時，模具應盡量留有修復的余量，做尺寸的上限，避免焊接。

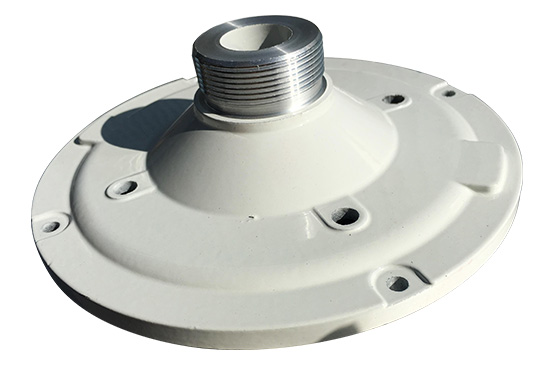

壓鑄件
